星型密封

星型密封圈又稱X型密封圈，它是通過在模具中硫化形成截面是四個密封唇的密封圈。其規格尺寸用它的內徑d1和截面直徑d2來定義。星型密封圈是一種可對兩個方向起密封作用的密封元件，具有良好的密封效果。由于其截面呈四個密封唇，在溝槽中不產生扭曲，同時，在密封唇之間形成潤滑容腔，改善了磨損狀況，減少了摩擦力。標準材料是丁氰橡膠NBR80,氟橡膠FKM70,其他材料請咨詢我公司。

技術數據如下：

技術參數		動密封		靜密封
		往復運動	旋轉運動
工作壓力（MPa）	有擋圈	30	15	40
	無擋圈	5	-	5
速度（m/s）		0.5	2	-
溫度（℃）		一般場合：－30℃～＋110℃
		特殊材料：－60℃～＋200℃
		旋轉場合：－30℃～＋80℃

如何選擇星形密封圈:
    若已知軸、孔的直徑，則依據下列準則選擇合適的星形密封圈：
    1、靜密封或往復直線運動：
   （1）孔用密封：
      星形圈的內徑尺寸應當與溝槽相適應，或小于溝槽底徑尺寸的2％左右。因?yàn)轭A(yù)壓縮產生的預壓緊力可以有效地防止星形密封圈的扭曲、翻滾。
   （2）軸用密封：
   星形圈的內徑尺寸應等于或適當大于軸的外徑尺寸約0.2～0.3mm，也可相對軸的外徑尺寸約大1％。由此，密封圈會更容易安裝，同時獲得更長的使用壽命。
    2、旋轉密封：
     星形圈的內徑應比被它所密封的軸徑約大2～5％。因?yàn)槊芊馊τ迷谛D(zhuǎn)運動時會摩擦發熱，而橡膠受熱后會收縮（焦耳效應）。所以，為了使密封圈能有潤滑和可靠的工作，必須選用內徑比軸徑大的星形圈。
     通常，較小截面的密封圈可以滿足靜密封的需要。反之，較大截面的密封圈應選來用于滿足動密封。在高壓或存在較大間隙的情況下，須選用硬度較高的橡膠材料。最好的方式是加上PTFE擋圈，以防止高壓擠出破壞。

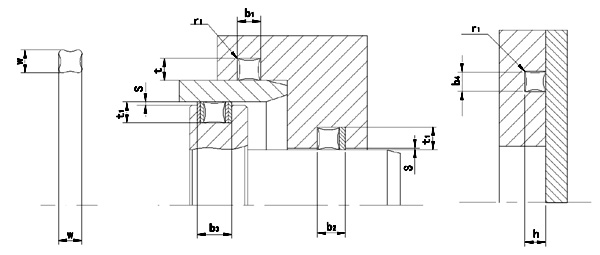

溝槽設計尺寸表

截面直徑 W	徑向初始?jí)嚎s	溝槽尺寸					半徑 r1	擠出間隙 Smax
		溝槽深度		溝槽寬度
		動密封 t1+0.05	靜密封 t/h+0.05	b1，b4+0.2	b2+0.2	b3+0.2
1.02		0.80	0.75	1.20	-	-	0.10	0.03
1.27		1.00	0.90	1.40	-	-	0.10	0.03
1.52		1.25	1.15	1.70	-	-	0.22	0.04
1.78		1.50	1.40	2.00	3.40	4.80	0.22	0.05
2.62		2.30	2.25	3.00	4.40	5.80	0.30	0.08
3.53		3.20	3.10	4.00	5.40	6.80	0.40	0.08
5.33		4.90	4.75	6.00	7.70	9.40	0.40	0.10
7.00		6.40	6.20	8.00	10.50	13.00	0.60	0.10

星型圈選型尺寸表：

內徑d1	線徑d2	內徑d1	線徑d2	內徑d1	線徑d2	內徑d1	線徑d2
0.74	1.02	114.02	1.78	120.32	2.62	50.39	3.53
1.07	1.27	120.37	1.78	126.67	2.62	53.57	3.53
1.42	1.52	126.72	1.78	133.02	2.62	56.74	3.53
1.78	1.78	133.07	1.78	139.37	2.62	59.92	3.53
2.57	1.78	18.72	2.62	145.72	2.62	63.09	3.53
2.90	1.78	20.29	2.62	152.07	2.62	66.27	3.53
3.68	1.78	21.89	2.62	158.42	2.62	69.44	3.53
4.47	1.78	23.47	2.62	164.77	2.62	72.62	3.53
5.28	1.78	25.07	2.62	171.12	2.62	75.79	3.53
6.07	1.78	26.64	2.62	177.47	2.62	78.97	3.53
7.65	1.78	28.24	2.62	183.82	2.62	82.14	3.53
9.25	1.78	29.82	2.62	190.17	2.62	85.32	3.53
10.82	1.78	31.42	2.62	196.52	2.62	88.49	3.53
12.42	1.78	32.99	2.62	202.87	2.62	91.67	3.53
14.00	1.78	34.59	2.62	209.22	2.62	94.84	3.53
15.60	1.78	36.17	2.62	215.57	2.62	98.02	3.53
17.17	1.78	37.77	2.62	221.92	2.62	101.19	3.53
18.77	1.78	39.34	2.62	228.27	2.62	104.37	3.53
20.35	1.78	40.94	2.62	234.62	2.62	107.54	3.53
21.95	1.78	42.52	2.62	240.97	2.62	110.72	3.53
23.52	1.78	44.12	2.62	247.32	2.62	113.89	3.53
25.12	1.78	45.69	2.62	4.34	3.53	117.07	3.53
26.70	1.78	47.29	2.62	5.94	3.53	120.24	3.53
28.30	1.78	48.90	2.62	7.52	3.53	123.42	3.53
29.87	1.78	50.47	2.62	9.12	3.53	126.59	3.53
31.47	1.78	52.07	2.62	10.69	3.53	129.77	3.53
33.05	1.78	53.64	2.62	12.29	3.53	132.94	3.53
34.65	1.78	55.25	2.62	13.87	3.53	136.12	3.53
37.82	1.78	56.82	2.62	15.47	3.53	139.29	3.53
41	1.78	58.42	2.62	17.04	3.53	142.47	3.53
44.17	1.78	59.99	2.62	18.64	3.53	145.64	3.53
47.35	1.78	61.60	2.62	20.22	3.53	148.82	3.53
50.52	1.78	63.17	2.62	21.82	3.53	151.99	3.53
53.7	1.78	64.77	2.62	23.39	3.53	158.34	3.53
56.87	1.78	66.34	2.62	24.99	3.53	164.69	3.53
60.05	1.78	67.95	2.62	26.57	3.53	171.04	3.53
63.22	1.78	69.52	2.62	28.17	3.53	177.39	3.53
66.4	1.78	71.12	2.62	29.74	3.53	183.74	3.53
69.57	1.78	72.69	2.62	31.34	3.53	190.09	3.53
72.75	1.78	75.87	2.62	32.92	3.53	196.44	3.53
75.92	1.78	82.22	2.62	34.52	3.53	202.79	3.53
82.27	1.78	88.57	2.62	36.09	3.53	209.14	3.53
88.62	1.78	94.92	2.62	37.69	3.53	215.49	3.53
94.97	1.78	101.27	2.62	40.87	3.53	221.84	3.53
101.32	1.78	107.62	2.62	44.04	3.53	228.19	3.53
107.67	1.78	113.97	2.62	47.22	3.53	234.54	3.53
